BCNet-CX是一款以太網通訊處理器，是為滿足日益增多的工廠設備信息化需求（設備網絡監控和生產管理）而設計，用於歐姆龍CPM1A/CPM2A/CQM1H/C200H/C500/C1000/C2000
係列PLC的以太網數據采集，非常方便構建生產管理係統。
BCNet-CX不占用PLC編程口，即上位機軟件通過以太網對PLC數據監控的同時，觸摸屏可以通過複用接口與PLC進行通訊。

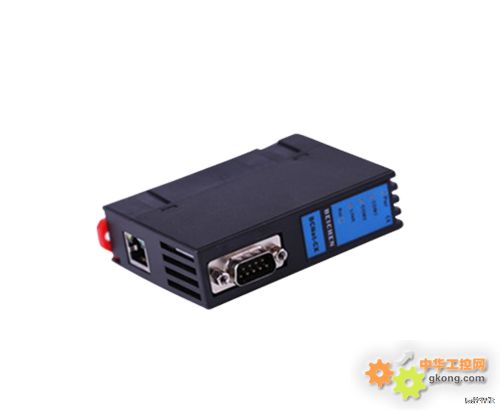

BCNet-CX導軌型：

PLC帶20針接口：試用於CPM1A/2A/CQM1等係列PLC，需另配一根數據轉接線CQM1-CIF02。這種接口一般不連觸摸屏，BCNet-CX需要外接24VDC電源。

PLC帶10針接口：試用於CPM2C/CQM1H等係列PLC，需另配一根數據轉接線CS1W-CN226。這種接口一般不連觸摸屏
，BCNet-CX需要外接24VDC電源。

BCNet-CX功能：

1、即插即用，BCNet-CX可直接從PLC通訊口獲取電源，也可外接24VDC電源。

2
、集成WEB服務器
，通過網頁可設置設備參數
，並設置登錄保護密碼，防止篡改配置數據。

3
、自動匹配PLC和HMI串行參數，無需額外配置。PLC程序無需修改和設置。

4、集成ModbusTCP服務器，支持FC1、FC3、FC5
、FC6
、FC15
、FC16
，Modbus數據區對應歐姆龍PLC的軟元件地址。

5、采用ModbusTCP通信協議或者端口映射的方式，皆可實現高級語言（如VB

、VC、C#等）編程，實現與歐姆龍PLC的數據通訊，方便開發生產管理係統。

6、支持用戶側通過以太網實現固件更新
，免費提供集成更多功能的固件，一次購買硬件，永久升級。

選型表

模塊安裝：

1、BCNet-CX導軌型：通過20針(CPM,C200H等)，10針（CQM）編程口安裝。

典型應用：

1、以太網監控
、數據采集（組態王、力控、傑控
、KepWare OPC）、設備聯網。

2、 BCNet-CX連接KepWare OPC。可以采用Omron Host Link驅動和ModbusTCP驅動，這裏以ModbusTCP驅動為例。

1）打開Kepware OPC Configuration，增加一個通道，填入通道名稱，下一步；

2）【Device driver】選擇“Modbus TCP/IP Ethernet”驅動，下一步；

3）根據向導完成通道參數設置；

4）點擊“Click to add a device”增加一個設備，輸入設備名稱，下一步
；

5）在【Device ID】欄輸入PLC的IP
，格式如：192.168.1.178.0，下一步，根據向導完成設備參數設置。

6）根據向導完成通道參數設置；

技術參數：
