係統概述
ISCS是一個分布式的、先進的控製係統，其可靠性、靈活性和使用功能正逐步發展完善。綜合監控係統 (ISCS)集成方案的集成範圍主要是城市軌道交通係統中的各設備監控係統。其集成和互聯了多個子係統.係統的集成部分包括供電監控、環境與設備監控、站台屏蔽門、有線廣播、閉路電視等子係統，綜合監控係統將提高自動化係統的安全性、可靠性及快速響應能力,實現高性價比，減少重複投資和後期維護成本。綜合監控係統為地鐵運營管理提供了信息集成平台。ISCS在綜合、集成的範圍和層次以及集成的方式和方法，各項目不盡相同，各有其特點。以下是使用工業交換機構造ISCS主幹網絡。
係統組成

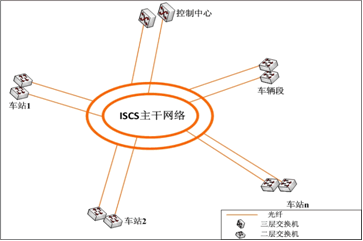

如下圖所示，在整個ISCS係(xi)統(tong)當(dang)中(zhong)，控(kong)製(zhi)中(zhong)心(xin)設(she)兩(liang)台(tai)交(jiao)換(huan)機(ji)用(yong)於(yu)服(fu)務(wu)器(qi)和(he)其(qi)它(ta)係(xi)統(tong)的(de)接(jie)入(ru)，同(tong)時(shi)在(zai)車(che)輛(liang)段(duan)和(he)每(mei)個(ge)車(che)站(zhan)分(fen)別(bie)設(she)兩(liang)台(tai)二(er)層(ceng)交(jiao)換(huan)機(ji)，提(ti)供(gong)其(qi)它(ta)子(zi)係(xi)統(tong)的(de)接(jie)入(ru)；控製中心兩台三層交換機與各車站和車輛段交換機級組成冗餘的雙環，環網上運行Supreme-ring協議，確保網絡可以在20ms迅速收斂。也可以根據需求在工業交換機上配置VLAN，實現不同係統的隔離。整套係統使用TSC Autosniffer 統一對網絡進行監視和控製。
 TSC產品的優勢
采用工業級元件，是完全工業級的網絡產品
產品具電磁兼容性高、防水防塵防震、傳輸遠、環網冗餘、寬溫、高帶寬、智能網管、快速TSC Supreme-ring 環網自愈設計,廣泛用於軌道交通各項監控係統如地鐵監控係統
更大的濕度適應範圍，可以極端溫度條件下能保持連續可靠工作
采用卡軌式或壁掛式等多種安裝方式，方便的工業現場安裝
兼容性好，支持多種開放的協議
較高的IP防護等級和電磁兼容性
支持冗餘電源及電流過載保護
TSC三層中心交換機
產品概述
TSC Platina36係列模塊化萬兆核心交換機是卓越信通推出的三層工業以太網交換設備，支持完善的二/三層協議，具有高密度的以太網接口和業界內先進的環網保護機製。Pt36caiyongmokuaihuapeizhi，bingnengtigonghuanwangrongyu，dianyuanmokuairongyudengshihegongyehuanjinggaokekaoxingyaoqiudexingneng，zhuyaomianxiangdazhongxinggongyewangluodehuijucengjinxinggaosujiaohuanheluyouyingyong，bingkeyongyugouzhuzhuganhuanwanglianlu。
端口配置
Pt36提供4個模塊插槽，最大可提供192個100Mbps快速以太網電口或168個1000Mbps千兆以太網端口或13個萬兆以太網端口，具有靈活的端口配置和良好的擴展性能。
TSC 二層環網交換機
產品簡介：
TSC Platina係列Pt28千(qian)兆(zhao)三(san)層(ceng)工(gong)業(ye)以(yi)太(tai)網(wang)是(shi)卓(zhuo)越(yue)信(xin)通(tong)專(zhuan)為(wei)工(gong)業(ye)類(lei)客(ke)戶(hu)設(she)計(ji)推(tui)出(chu)的(de)支(zhi)持(chi)冗(rong)餘(yu)環(huan)網(wang)拓(tuo)撲(pu)結(jie)構(gou)的(de)通(tong)信(xin)設(she)備(bei)，充(chong)分(fen)考(kao)慮(lv)到(dao)工(gong)業(ye)控(kong)製(zhi)對(dui)通(tong)訊(xun)係(xi)統(tong)可(ke)靠(kao)性(xing)的(de)要(yao)求(qiu)，支(zhi)持(chi)完(wan)善(shan)的(de)二(er)層(ceng)協(xie)議(yi)，具(ju)有(you)業(ye)界(jie)內(nei)先(xian)進(jin)的(de)環(huan)網(wang)保(bao)護(hu)機(ji)製(zhi)，主(zhu)要(yao)麵(mian)向(xiang)大(da)中(zhong)型(xing)工(gong)業(ye)網(wang)絡(luo)的(de)彙(hui)聚(ju)層(ceng)進(jin)行(xing)高(gao)速(su)交(jiao)換(huan)和(he)路(lu)由(you)應(ying)用(yong)，並(bing)可(ke)用(yong)於(yu)構(gou)築(zhu)千(qian)兆(zhao)或(huo)百(bai)兆(zhao)主(zhu)幹(gan)冗(rong)餘(yu)環(huan)網(wang)。
TSC Pt28可提供20個千兆以太網SFP接口和4個千兆以太網光電組合接口，光電組合的模式即10/100/1000Base-T和SFP接口(不含SFP模塊)可任選其一使用，用於千兆上聯，具有靈活的端口配置和良好的擴展性能。
產品特性：
無阻塞全線速的二/三層轉發及路由功能
提供20個千兆以太網SFP接口和4個千兆以太網端口（光電組合模式）
背板帶寬96G，交換容量48G，提供高密度的千兆以太網接口
支持Ethernet-Supreme-Ring(ESR)光纖冗餘環網協議，具備毫秒級的環網冗餘保護
完備的二層網管性能提供高效的管理維護
Carat5518E係列網管型工業冗餘環網交換機
關鍵特性
高可靠冗餘環網技術，鏈路故障恢複時間<20ms
符合IEC61850標準，保障嚴苛電氣環境下使用
精巧尺寸設計，工業導軌安裝便於現場網絡布置
高強度合金密閉外殼結構抗衝擊震動，堅固耐用
工業無風扇防塵設計穩定可靠，適合長時間工作
提供VLAN/QoS/SNMP/RMON等完備的網管功能
產品簡介
卓越信通TSC Carat5518E係列可網管工業冗餘環網交換機是專門為工業化應用設計和製造的通信設備，具有高性能的交換引擎，可提供全線速無阻塞100M轉發，可構築高可靠性的工業冗餘環形網絡。采用Carat5518E係列構築的工業冗餘光纖環網任何一段通訊通道的故障都將在20ms內被察覺出來並啟動冗餘鏈路傳送數據，讓您的自動化係統保持正常工作。TSC Carat5518E具有16個10/100M雙絞線端口用於連接終端設備或網段，2個100Mbps或1000Mbps光電複用接口用於構築工業冗餘環網。TSC arat5518E係列采用存儲轉發交換方式，最大學習8000個地址，其每個端口均可連接多個獨立的物理網段，可以通過遠程Web方式訪問內置的用戶界麵，支持VLAN、IGMP Snooping、Port Trunk、Port security、Port Mirror等二層交換功能，並且支持SNMP管理，提供SMTP，SNTP，RSTP等協議支持。
TSC Carat5518E係(xi)列(lie)可(ke)網(wang)管(guan)冗(rong)餘(yu)環(huan)網(wang)工(gong)業(ye)交(jiao)換(huan)機(ji)具(ju)有(you)高(gao)強(qiang)度(du)金(jin)屬(shu)褶(zhe)皺(zhou)結(jie)構(gou)外(wai)殼(ke)，能(neng)夠(gou)屏(ping)蔽(bi)電(dian)磁(ci)幹(gan)擾(rao)，並(bing)且(qie)抗(kang)振(zhen)動(dong)耐(nai)衝(chong)擊(ji)，同(tong)時(shi)又(you)能(neng)作(zuo)為(wei)散(san)熱(re)器(qi)，能(neng)避(bi)免(mian)因(yin)使(shi)用(yong)風(feng)扇(shan)引(yin)起(qi)的(de)灰(hui)塵(chen)，減(jian)少(shao)了(le)因(yin)風(feng)扇(shan)停(ting)轉(zhuan)而(er)引(yin)起(qi)的(de)故(gu)障(zhang)點(dian)。IP40級別防護等級，-30℃~+70℃寬工作溫度，確保Carat5518E係列在各種惡劣工業環境下長期穩定、可靠、安全使用。
|
