艾默生TD2000變頻器在膠帶生產線的應用
艾默生CT

摘要：經過此次設備改造，對艾默生TD2000係列變頻器性能和功能的認識又提高了一步，特別對於電網電壓波動大的地區及運行環境差的情況下，艾默生TD2000係列變頻器與其它品牌相比具有無可比擬的優點。
哈爾濱新時代膠帶廠曾從日本引進一條整套膠帶生產線，此生產線采用日本原裝變頻器控製功率為5.5KW的電機。由於該廠所處地區的電網電壓波動範圍很大（314V～430V），變頻器和電機運行中存在下述問題：
1、電機過熱，經常出現過電流故障；
2、電機在低頻點動運行中出現爬行現象，有時電機帶不動負載；
3、電機出現不能啟動現象。
這些現象都是由於變頻器低頻轉矩不足與適用電網電壓範圍小所造成的，采用艾默生TD2000-4T0055G通用型變頻器替換原裝變頻器後，已穩定運行了5個多月，效果良好，現將有關情況說明如下。
一、工藝要求
膠jiao帶dai生sheng產chan工gong藝yi分fen為wei多duo個ge階jie段duan，每mei個ge階jie段duan對dui速su度du的de要yao求qiu不bu同tong，其qi工gong藝yi過guo程cheng是shi先xian啟qi動dong設she備bei，變bian頻pin器qi以yi電dian位wei器qi設she定ding的de頻pin率lv開kai始shi運yun行xing，運yun行xing到dao膠jiao帶dai長chang度du計ji數shu器qi設she定ding的de長chang度du後hou，由you膠jiao帶dai長chang度du計ji數shu器qi1控製變頻器以速度1開始運行；再運行一段長度，由膠帶長度計數器1和長度計數器2共同控製變頻器以速度2運行；運行到膠帶長度設定值後停止，再以點動方式使相應設備複位，準備下一次操作。
二、設計方案
艾默生TD2000―4T0055G型變頻器完全滿足上述生產工藝要求，變頻器電氣改造原理如圖1所示。

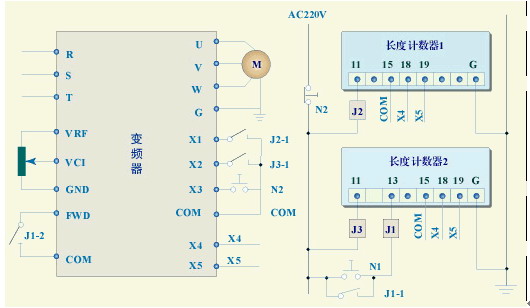

圖1 變頻器電氣改造原理圖
控製部分使用變頻器電位器頻率給定控製端子（VRF、VCI、GND）、控製運行端子（FWD、COM）和多功能選擇控製端子（X1、X2、X3、X4、X5、COM）實現速度1、速度2、點動、加減速1和加減速2等功能。控製原理為：首先按動變頻器啟動按鈕N1，繼電器J1線圈得電，J1常開觸點J1-1、J1-2閉合，變頻器開始以電位器給定值運行；運行到預定值後，長度計數器1使繼電器J2線圈得電，J2常開點J2-1閉合，變頻器以速度1運行；再運行一段時間後，長度計數器2使繼電器J3線圈得電，J3常開點J3-1閉合，變頻器以速度2運行；當運行到膠帶設定長度後，以端子X5設定的減速時間停止，同時膠帶長度計數器1和長度計數器2內部常開接點複位，使J2、J3線圈失電，J2、J3常開接點斷開，然後按動點動按鈕N2使電機以低頻2Hz頻率機械複位，整個工序完畢。在變頻器運行過程中，如果某道工序出現故障，可以按動急停按鈕N3，使變頻器停止運行。
三、調試步驟
根據以上功能，艾默生TD2000-4T0055G變頻器的主要參數設置如下：
1：F166=2（首先將參數恢複為出廠設定值，方便調試）；
2：F000=2（將運行頻率設定方式設為電位器給定）；
3：F002=1（將運行命令選擇為端子控製）；
4：F008=6%（手動轉矩提升設定6%）；
5：F013=0（最小模擬輸入量設定0V）；
6：F014=0.1（最小模擬輸入量對應頻率設定0.1Hz）；
7：F015=10（最大模擬輸入量設定10V）；
8：F016=50（最大模擬輸入量對應頻率設定50Hz）；
9：F052=6（加速時間2設定6秒）；
10：F053=2（減速時間2設定2秒）；
11：F054=10（加速時間3設定10秒）；
12：F055=2（減速時間3設定2秒）；
13：F058=20（多段頻率1設定20Hz）；
14：F059=10（多段頻率2設定10Hz）；
15：F119=1（X1設定為1，實現多段頻率端子1的功能）；
16：F120=2（X2設定為2，實現多段頻率端子2的功能）；
17：F121=9（X3設定為9，實現外部點動正轉運行控製輸入端子的功能）；
18：F122=4（X4設定為4，實現加減速時間端子1的功能）；
19：F123=5（X5設定為5，實現加減速時間端子2的功能）；
20：F147～F151設置為和電機銘牌參數相一致。
由於電機負載為拖動粘性很高的膠帶，在低速運行時需要很大的轉矩。艾默生變頻器具有手動轉矩提升功能，為此將手動轉矩提升F008設定6%。經過跟蹤運行，設備運轉狀況良好。
由you於yu膠jiao帶dai生sheng產chan連lian續xu性xing很hen強qiang，運yun行xing中zhong一yi旦dan出chu現xian故gu障zhang，會hui造zao成cheng大da量liang膠jiao帶dai浪lang費fei和he切qie刀dao損sun壞huai。改gai造zao後hou，設she備bei運yun行xing穩wen定ding，減jian少shao了le原yuan材cai料liao浪lang費fei，提ti高gao了le產chan品pin質zhi量liang和he產chan量liang，經jing濟ji效xiao益yi顯xian著zhu。
四、結論
經過此次設備改造，對艾默生TD2000係列變頻器性能和功能的認識又提高了一步，特別對於電網電壓波動大的地區及運行環境差的情況下，艾默生TD2000係列變頻器與其它品牌相比具有無可比擬的優點。
