一、係統概述
本套係統主要是應用在對開門幹燥滅菌烘箱，適用於製藥行業的西林瓶、安瓿瓶、鋁蓋、金屬及玻璃器皿件滅菌去熱原和固體物料幹燥滅菌。
工作原理:
將裝滿物料的烘盤、瓶子或小車放入箱內，啟動PLC可編程序控製係統，內循環風機工作、加熱、蝶閥同時開啟、幹(gan)燥(zao)箱(xiang)迅(xun)速(su)升(sheng)溫(wen)。在(zai)內(nei)循(xun)環(huan)風(feng)機(ji)作(zuo)用(yong)下(xia)，於(yu)熱(re)空(kong)氣(qi)通(tong)過(guo)耐(nai)高(gao)溫(wen)高(gao)效(xiao)過(guo)濾(lv)器(qi)進(jin)入(ru)箱(xiang)體(ti)，在(zai)微(wei)孔(kong)調(tiao)節(jie)作(zuo)用(yong)下(xia)形(xing)成(cheng)一(yi)個(ge)均(jun)勻(yun)分(fen)布(bu)空(kong)氣(qi)向(xiang)箱(xiang)體(ti)內(nei)傳(chuan)遞(di)，幹(gan)燥(zao)空(kong)氣(qi)吸(xi)收(shou)瓶(ping)子(zi)(物料、物品)表麵的水分，進入加熱通道蒸發排出、幹空氣在風機作用下定向循環流動，水蒸汽排出。隨著水蒸汽逐漸減少、同時間隙性補充新鮮過濾空氣，箱體內呈微正壓狀態，恒溫結束，過程控製完畢。開啟送風或(進水)強製冷卻，自動蝶閥進入關閉狀態，聲光提示開門出瓶。在整個過程中，微型打印機按操作要求打印實時溫度。

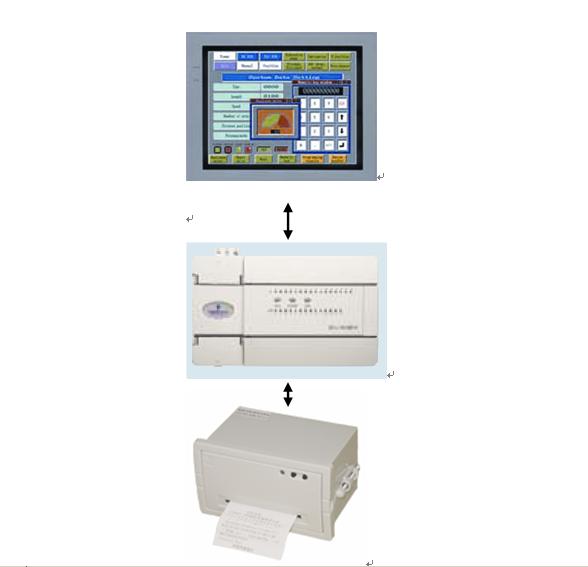

二、係統框圖
整套係統由艾默生EC10－1614BTA,煒煌微型打印機WH和觸摸屏組成。EC10通過並口與微型打印機連接，控製選通信號，然後把要打印的數據轉換成16進製通過8根數據線輸入到打印機。Plc編程序時，根據打印機時序圖確定選通信號和數據的時序。
打印機接口與引腳定義：
本係列打印機並口與CENTRONICS兼容，支持BUSY/ACK握手協議，接口插座為IDE 26針插座。
 並行接口插座引腳序號如下圖所示：
並行接口插座引腳序號
IDE 26針並行接口各引腳信號的定義如下圖表所示：
|
平台式引腳 |
麵板式引腳 |
信 號 |
方向 |
說 明 |
|
1 |
1 |
-STB |
入 |
數據選通觸發脈衝，上升沿時讀入數據 |
|
2 |
3 |
DATA1 |
入 |
這些信號分別代表並行數據的第一至第八位信號，每個信號當其邏輯為“1”時為“高”電平，邏輯為“0”為“低”電平。 |
|
3 |
5 |
DATA2 |
入 |
|
4 |
7 |
DATA3 |
入 |
|
5 |
9 |
DATA4 |
入 |
|
6 |
11 |
DATA5 |
入 |
|
7 |
13 |
DATA6 |
入 |
|
8 |
15 |
DATA7 |
入 |
|
9 |
17 |
DATA8 |
入 |
|
10 |
19 |
-ACK |
出 |
回答脈衝，“低”電平表示數據已被接受而且打印機準備好接收下一數據 |
|
11 |
21 |
BUSY |
出 |
“高”電平表示打印機正“忙”，不能接收數據 |
|
12 |
25 |
SEL |
出 |
打印機內部經電阻上拉“高”電平，表示打印機在線 |
|
13 |
4 |
-ERR |
出 |
打印機內部經電阻上拉“高”電平，表示無故障 |
|
15 |
2,6,8,26 |
|
|
空腳 |
|
14,16,17 |
10-24(偶數)
81224 |
GND |
― |
接地，邏輯“0”電平 |
|
25－18 |
|
|
|
|
注: 1.“入”表示輸入到打印機。 2.“出”表示從打印機輸出。 3.信號的邏輯電平為TTL電平。
並口時序圖如下：
三、艾默生plc和打印機連接問題
Ø 打印機數據信號是邏輯電平，而且在數據輸出時要求響應速度快。所以用晶體管的輸出的可編程控製器。
Ø 必須按照並口時序要求，編寫程序。否則會出現莫名其妙的問題，例如丟失數據，或打印出亂碼。
Ø 微wei型xing打da印yin機ji對dui電dian位wei要yao求qiu比bi較jiao高gao，會hui因yin為wei電dian位wei問wen題ti導dao致zhi丟diu失shi數shu據ju，或huo打da印yin出chu亂luan碼ma。在zai幹gan擾rao比bi較jiao大da的de環huan境jing下xia，必bi須xu加jia一yi些xie外wai圍wei抗kang幹gan擾rao的de電dian路lu來lai預yu防fang和he避bi免mian意yi外wai情qing況kuang發fa生sheng。
|
