摘要：本文主要講述了利用EC20 PLC在全自動鋼管切管機中的應用，通過此次應用，加強了該設備的自動化程度，提高了係統的工作效率和可靠性。
關鍵詞：艾默生 EC20 切管機
一、概述
該切管機主要用於電熱管行業的各種管材切割切斷加工，比如切割鋼管、鋁管、鐵管等。該控製係統原來采用繼電器、行程開關控製，產量低，不能自動自動送料、自動加緊、自動切割。
客戶決定采用PLC控製，為了增加產量,保持鋸切工件的準確度以及降低勞動強度,減少勞動用工，該控製係統具有自動送料、定長、自動夾緊、自動切割的功能；可設定參數，保護報警等高級功能。
二、係統控製組成及工藝要求
該(gai)切(qie)管(guan)機(ji)隻(zhi)是(shi)鋼(gang)管(guan)生(sheng)產(chan)線(xian)的(de)一(yi)部(bu)分(fen)，為(wei)了(le)在(zai)鋼(gang)管(guan)切(qie)割(ge)時(shi)保(bao)證(zheng)生(sheng)產(chan)線(xian)上(shang)其(qi)他(ta)設(she)備(bei)的(de)照(zhao)常(chang)運(yun)動(dong)，有(you)一(yi)個(ge)活(huo)動(dong)的(de)切(qie)割(ge)平(ping)台(tai)，保(bao)持(chi)與(yu)鋼(gang)管(guan)相(xiang)對(dui)靜(jing)止(zhi)以(yi)完(wan)成(cheng)切(qie)割(ge)。

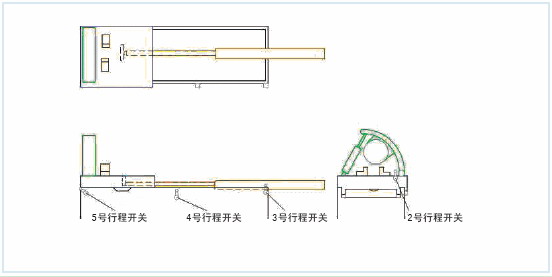

下圖為鋼管切割的示意圖：
切管機有兩種控製方式：手動和自動。手動一般是第一次切割時使用，係統並不考慮管子的長度而直接切割，之後與自動方式相同。
鋼gang管guan運yun動dong到dao平ping台tai後hou，當dang達da到dao所suo要yao切qie割ge的de長chang度du時shi圖tu中zhong橙cheng色se部bu分fen動dong作zuo，伸shen出chu的de推tui杆gan返fan回hui，氣qi動dong加jia緊jin機ji構gou動dong作zuo，會hui加jia緊jin鋼gang管guan，鋼gang管guan會hui推tui著zhe切qie割ge平ping台tai一yi起qi運yun動dong。同tong時shi圖tu中zhong的de綠lv色se部bu分fen――切割機“低頭”開始切割，切割完成後回觸碰2號行程開關，切割機“抬頭”電機停轉。
切割過程中和切割完成後平台和鋼管依然保持運動，直到平台觸碰3號行程開關，加緊機構鬆開，平台不在和鋼管一起運動而停止，經過一段時間的延時後（一般2-3分鍾）圖中橙色部分動作推動平台返回，再回程過程中會觸碰4號行程開關，翻料機構（不在這台機床上）動作，切下的管子離開切管機。平台回程後會觸碰5號行程開關，等待下一段鋼管達到要求的長度。
鋼管的切割長度在LED輸入/輸出設備上設定。
當切割鋼管產生熱故障的時候就產生報警。
一、 PLC控製方案

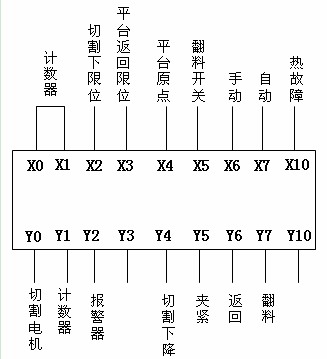

采用艾默生公司EC20係列EC20-1410BRA模塊。

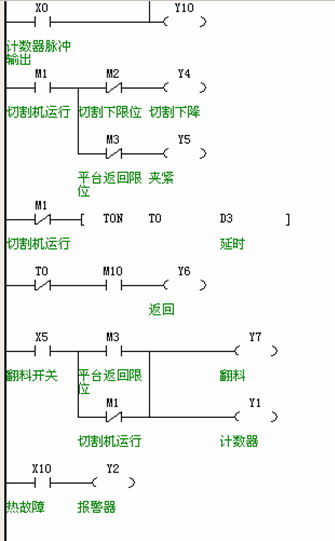

一、 應用總結
采用艾默生EC20係列高性能PLC工作，給客戶帶來了以下的好處：
1、 操作集中簡易，靈敏，維修簡便。
2、 設備自動化水平提高後係統穩定性和抗幹擾性也得到大大的提高。
3、 可自動夾料，進刀，送料、定寸設置，定數停機和工作計量功能。
4、 可以提高工作效率，使得產量的得到提高
5、 自動報警
