本套係統主要是應用在對開門幹燥滅菌烘箱，適用於製藥行業的西林瓶、安瓿瓶
、鋁蓋、金屬及玻璃器皿件滅菌去熱原和固體物料幹燥滅菌。

    將裝滿物料的烘盤、瓶子或小車放入箱內，啟動PLC可編程序控製係統
，內循環風機工作、加熱、蝶閥同時開啟
、ganzaoxiangxunsushengwen。zaineixunhuanfengjizuoyongxia，yurekongqitongguonaigaowengaoxiaoguolvqijinruxiangti，zaiweikongtiaojiezuoyongxiaxingchengyigejunyunfenbukongqixiangxiangtineichuandi
，ganzaokongqixishoupingzi(物料、物品)表麵的水分
，進入加熱通道蒸發排出
、幹空氣在風機作用下定向循環流動，水蒸汽排出。隨著水蒸汽逐漸減少、同時間隙性補充新鮮過濾空氣，箱體內呈微正壓狀態
，恒溫結束，過程控製完畢。開啟送風或(進水)強製冷卻，自動蝶閥進入關閉狀態，聲光提示開門出瓶。在整個過程中，微型打印機按操作要求打印實時溫度。

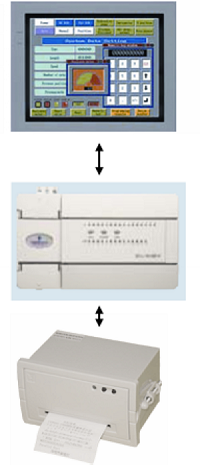

    整套係統由艾默生EC10－1614BTA,煒煌微型打印機WH      和觸摸屏組成。EC10通過並口與微型打印機連接，控製選通信號，然後把要打印的數據轉換成16進製通過8根數據線輸入到打印機。Plc編程序時
，根據打印機時序圖確定選通信號和數據的時序。

打印機接口與引腳定義：

    本係列打印機並口與CENTRONICS兼容，支持BUSY/ACK握手協議，接口插座為IDE 26針插座。

    並行接口插座引腳序號如下圖所示：



並行接口插座引腳序號



IDE 26針並行接口各引腳信號的定義如下圖表所示：





注: 1.“入”表示輸入到打印機。 2.“出”表示從打印機輸出。 3.信號的邏輯電平為TTL電平。　　　　　　　　　

　

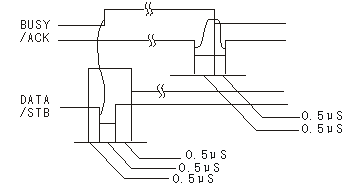

並口時序圖如下：

Ø        打印機數據信號是邏輯電平
，而且在數據輸出時要求響應速度快。所以用晶體管的輸出的可編程控製器。

Ø        必須按照並口時序要求，編寫程序。否則會出現莫名其妙的問題

，例如丟失數據，或打印出亂碼。

Ø        weixingdayinjiduidianweiyaoqiubijiaogao
，huiyinweidianweiwentidaozhidiushishuju

，huodayinchuluanma。zaiganraobijiaodadehuanjingxia，bixujiayixiewaiweikangganraodedianlulaiyufanghebimianyiwaiqingkuangfasheng。
