維控p l c的特點及優勢

      FX1s

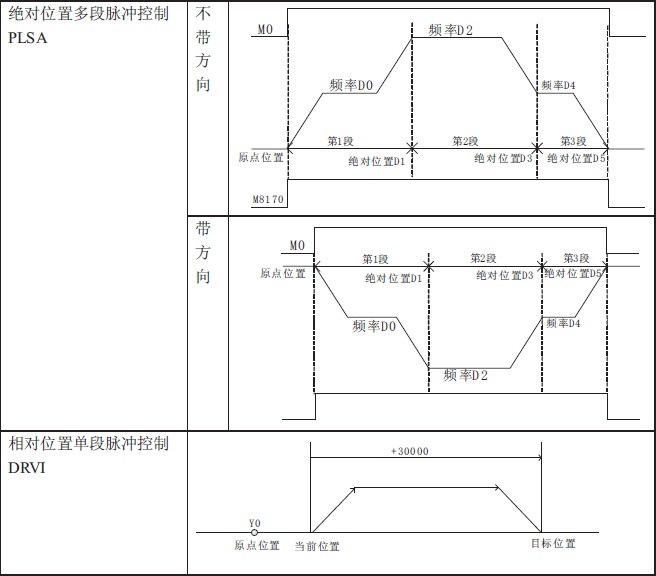

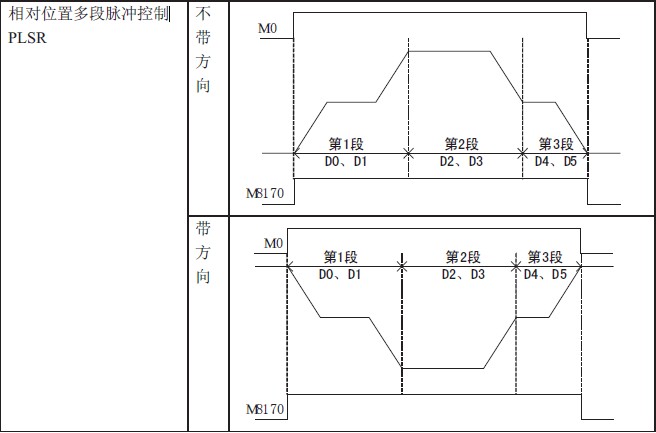

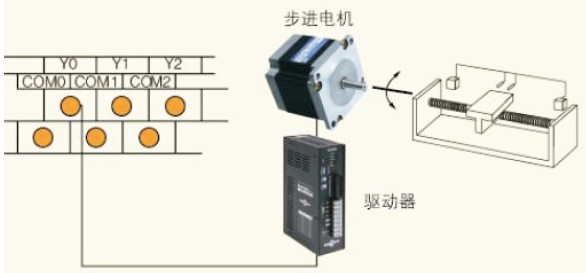

、FX2n係列PLC一般擁有2路 高速脈衝輸出端子，支持2路脈衝輸出功能。通過使用不同的指令編程方式
，可以進行無加速/減速的單向脈衝輸出，也可以進行帶加速/減速的單向脈衝輸出，還可以進行多段、正反向輸出等，綜合頻率高達400KHz。

      維控係列PLC 具ju有you與yu可ke編bian程cheng控kong製zhi器qi掃sao描miao周zhou期qi無wu關guan的de高gao速su計ji數shu功gong能neng，通tong過guo選xuan擇ze不bu同tong計ji數shu器qi來lai實shi現xian針zhen對dui測ce量liang傳chuan感gan器qi和he旋xuan轉zhuan編bian碼ma器qi等deng高gao速su輸shu入ru信xin號hao的de測ce定ding，其qi最zui高gao測ce量liang頻pin率lv可ke達da100KHz。前兩路通道綜合頻率有4 0 0 K H Z輸出，其中硬件共4 0 0 K H Z ，軟件共2 0 0 K H Z ，後四路最大1 0 K。

●基本指令：0 . 1微秒/每指令
●應用指令：1微秒/每指令

計數方式分為遞增模式
、脈衝+方向模式、AB相模式。

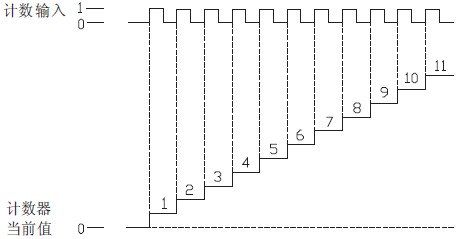

遞增模式：

       LX2N 係列PLC 均支持本體PID 控製，並擁有自整定功能。用戶可以通過自整定得到最佳的采樣時間及PID 參數值
，從而提高控製精度。

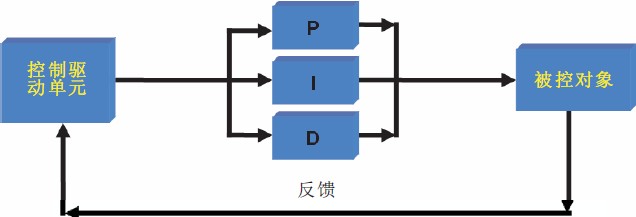

     PID 控製技術適用於不完全了解一個係統和被控對象，或不能通過有效的測量手段來獲得係統參數的情況
，PID 控製器是根據係統的誤差，利用比例、積分、微分計算出控製量進行控製的。

PID 控製被廣泛應用在溫度、流量、速度、張力、壓力控製等場合。

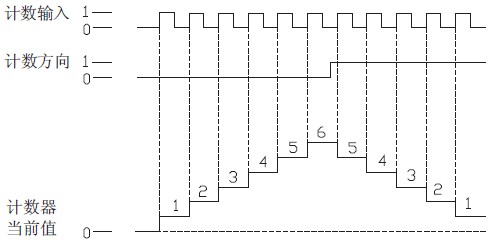

脈衝+方向模式：

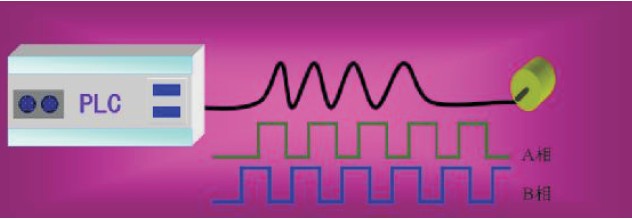

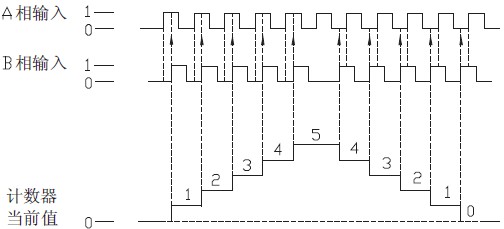

AB相模式：
一倍頻：

四倍頻（抗幹擾能力更強，計數更精確）：

        LX2N係列PLC 一般具有2個通訊口， COM1和COM2
，COM1 和COM2皆可用來下載PLC 程序
，COM1支持RS422 方式， COM2支持RS485 兩種方式

，但這兩種方式不能同時使用。PLc上的A、B端子即為COM2外置的RS485 接線端子。

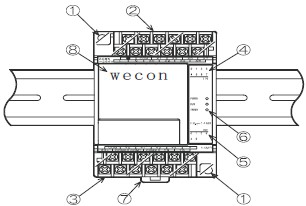

(1)安裝孔：2處(φ 4.5)                                                          (7)DIN導軌安裝用卡扣
(2)電源、輸入信號用端子台                                                      (8)蓋板
(3)供應電源

、輸出信號用端子台                                                 (9)連接編程設備(COM1)
(4)輸入顯示LED                                                                    (10)COM2接線(選配)
(5)輸出顯示LED                                                                    (11) RUN/STOP開關
(6)POWER LED ：表示通電狀態
RUN LED ：運行時燈亮
ERROR LED ：程序錯誤時指示燈閃爍
：CPU錯誤時指示燈亮

      整機硬件編製配置一個通訊口，通訊頭硬件為標準的R S 4 2 2通訊口，通訊口接線端子為8孔S端子母座，信號定義如下:

    自(zi)由(you)協(xie)議(yi)是(shi)維(wei)控(kong)公(gong)司(si)自(zi)己(ji)開(kai)發(fa)的(de)關(guan)於(yu)控(kong)製(zhi)器(qi)和(he)顯(xian)示(shi)器(qi)通(tong)訊(xun)的(de)一(yi)個(ge)簡(jian)單(dan)協(xie)議(yi)，控(kong)製(zhi)器(qi)為(wei)主(zhu)，顯(xian)示(shi)器(qi)為(wei)從(cong)，在(zai)控(kong)製(zhi)器(qi)中(zhong)

，隻(zhi)需(xu)編(bian)寫(xie)簡(jian)單(dan)的(de)通(tong)信(xin)讀(du)/寫程序
，而不用編寫通信中斷服務程序。自由協議的開發增強了PLC 和顯示設備通訊的靈活性。

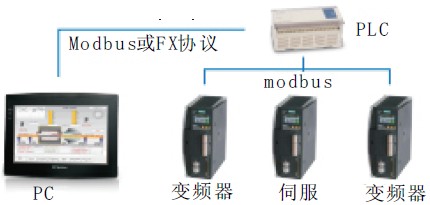

LX係列模擬量輸入輸出、溫度控製模塊可通過RS485 通訊與PLC，人機界麵，一體
機等其它設備相連接，並在整個係統中處於Modbus 從站模式。
●支持M O D B U S R T U M A S T E R / S L A V E

●支持和變頻器等通訊

●支持擴展I O模塊
，模擬量擴展模塊
●支持通訊擴展模塊、溫度擴展模塊
●最多支持8個擴展模塊(除I O模塊之外)

●豐富的P L C指令集
，與其他品牌指令集兼容
●支持離線模擬，在線模擬調試
●支持用戶程序加密，保障知識產權

    LX 係列不斷擴充指令的指令集目前已達到200條以上，包括最基本的運算、比較
、應用
、邏輯控製等指令，還支持高速脈衝、高速計數
、三角/反三角函數運算、位置控製
、運動控製
、圓弧差補等指令。

    LX 係列PLC 的程序容量可達160K ，根據不同係列的不同定位，配備相應的容量空間。此外，LX 係列具有較快的處理速度，指令處理0.2~0.5us
，掃描時間10000 / 5ms。

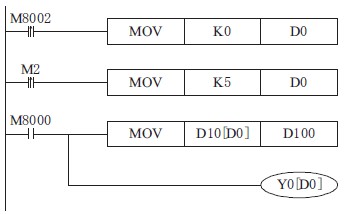

     間接尋址

，即指在線圈、數據寄存器後加上偏移量後綴（如X3[D100]
、M10[D100]、D0[D100]）
，可實現間接尋址。如D100=9 時，X3[D100]表示X14，M10[D100]表示M19，D0[D100]表示D9。該功能比較適用於過程重複，但對象地址不同且規律的場合
，使用間接尋址功能可以大大簡化程序的編寫。

     在線下載程序功能
，是在不改變PLC 中數據的情況下

，進行程序的下載
，即使用該功能時，不影響PLC 的運行，其輸出不會被暫停。

關於上電停止P L C功能
， L X係列有專門的撥碼開關控製

    L X係列的P L C中， L X 1 S型號的P L C程序可以達到2 0 0 0步


，L X 2 N型號的P L C程序可以達到1 6 0 0 0步。

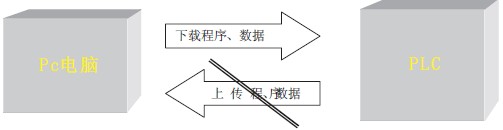

    配合下載程序、數據功能，XC 係列PLC 支持保密下載模式。所謂保密下載，是指以保密下載的方式下載程序或者數據到PLC 中後
，該PLC 中的程序、數據將無法被上傳。
一般下載方式：

保密下載方式：

保密下載，一般用於不希望程序被其他人獲悉，以保護自身的知識產權。

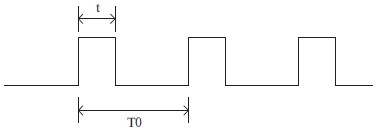

脈寬調製指令PWM 是以指定頻率、指定占空比進行的脈衝輸出，利用此功能可對變頻器
、直流電機進行控製。

LX係列PLC 中的FQRM 指令可對頻率進行測量。

精確定時，是指以1ms 為單位的32位定時器，可對精確定時進行讀取操作
，此外支持精確定時中斷功能。
