維控觸摸屏在紡織業氣流紡的應用

一

、氣流紡的定義

    轉杯紡紗機是一種大錠距、大卷裝、帶排雜結構的自排風式紡紗機。本機型配用的紡紗器
，適紡純棉、粘膠、化纖及混紡原料。

   本機電氣由電氣控製箱、電氣箱內部件、車身電氣、紡紗器控製電氣等幾部分組成。為保證係統控製的可靠性，引紗
、喂棉采用了變頻器拖動，為改變工藝流程提供了很大的方便。

二
、維控觸摸屏及PLC工程介紹

    氣流紡在PLC程序上，需要同時和四台變頻器通訊
，四台變頻器分別控製四台電機：zhuanbeidianji，fenshudianji，yinshadianji，weimiandianji。binggenjuzhesitaidianjidezhuansu，peiheshedingzhi
，jingguogongshideyunsuan，shixianluojidongzuo，yijichanliangdejisuan，bingzaichumopingshangxianshi。

三、程序的實現

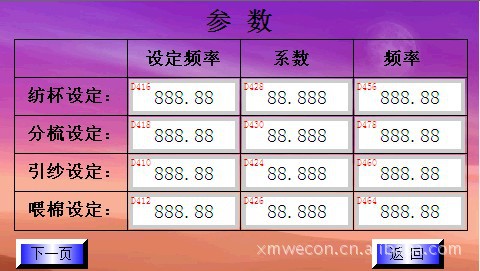

    在觸摸屏上，設置對四台變頻器頻率的設定

經過係數的計算，計算出最終頻率，發送給變頻器

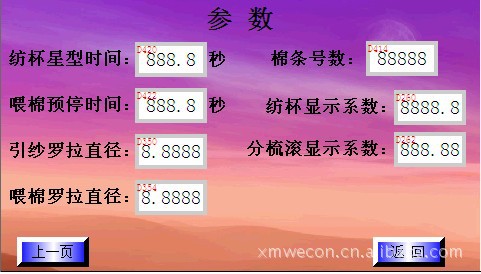

同時需要設置

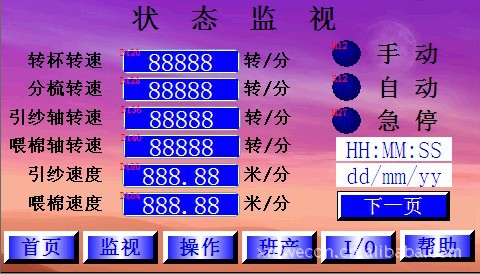

再利用電機上的傳感器
，檢測出四台電機的轉速

最後通過以下公式：

引紗速度 =轉杯速度/撚度

引紗頻率 =引紗速度/引紗傳動係數

喂棉速度 =引紗速度/牽伸倍數

喂棉頻率 =喂棉速度/喂棉傳動係數

轉杯頻率 =轉杯速度/轉杯係數

適紡號數 =棉條號數/牽伸倍數

計算出所需要的參數

在此基礎上
，此係統還有一些邏輯動作，比如紡杯電機的星三角切換
，都能自動實現。

四、結束語

    基於PLC和HMIdeqiliufang，yongrenjijiemianxianshixitongdezhuangtaiheduixitongdekongzhi，shixianquanzidonggongzuo，jieshenglerenli。caiyongchumopingduixianchangshebeijinxingshishijiancehekongzhi，bianyucaozuoheweihu
，kongzhiguochengcaiyongbianpintiaosufangan，jieyueledianneng，tigaokongzhixiaolv、工作效率和工作可靠性
，降低故障發生率，還使得控製過程智能化
、可視化。
