維控觸摸屏在淘洗精選機中的應用

     SWP-JXJ8000無極變頻淘洗精選機是一種新型弱磁選設備。該設備利用浮力、磁力、重力的聯合作用

，結合礦漿中含鐵濃度在線檢測，采用PID自尋優控製算法，自動調整被控設備的磁場強度、脈動頻率及其他相關技術指標
，用於粗選與精選作業，最終精礦品位穩定在70%以上，是提高精礦質量的理想設備。

     本文以維控人機在淘洗精選機係統的應用為例介紹：其采用PLC控製技術
，實現HMI和PLC之間的通訊
；通過人機對淘洗精選機係統的監控和操作，提高生產效率，降低成本。

一、係統功能描述

        通過綜合控製係統，可以實現對淘洗精選機係統的監控
、操作設置
、使用時間的設定
、係統管理
、故障處理、報警曆史及曆史曲線、參數設置以及底閥係統的控製等更好的手動或自動調節與控製。通過手動與自動的完美結合，達到更加理想的控製，大大的提高了工作效率。

二、維控觸摸屏工程介紹

    2.1人機界麵主要有：監控界麵、係統控製、設定使用時間、係統管理、故障處理、報警曆史與曆史曲線、參數設定、底閥係統控製
、以及幫助等畫麵實現人機手動自動切換的智能使用。

    2.2“監控界麵”：對淘洗精選機的係統參數等進行設置，包括底流濃度
、固定磁場、循環磁場、溢流濃度以及底閥控製等。

    2.3“係統控製”：選擇淘洗精選機運轉的模式
，包括三路或四路、手動或自動、淘洗或是精選，以及其他信息參數的設置。

    2.4“設定使用時間”：主要是對使用時間的填寫，對比度的設置，磁場度的設置等。

    2.5“係統管理”：針對整個係統的設定和選擇。

    2.6“報警曆史與曆史曲線”：關於設備工作記錄和報警記錄的查看，以及方便客戶使用的幫助說明等。

三、維控觸摸屏程序的實現

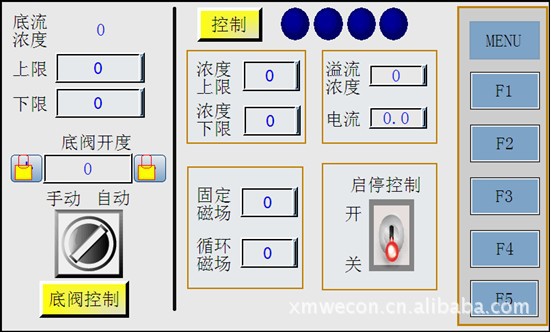

3.1監控畫麵

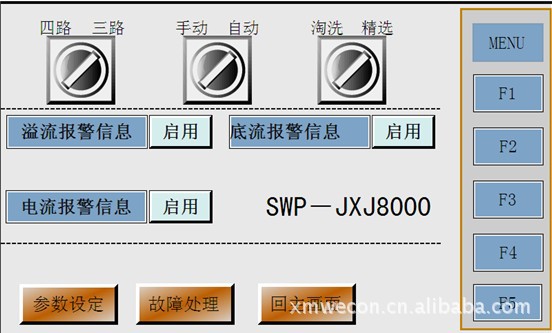

3.2係統控製

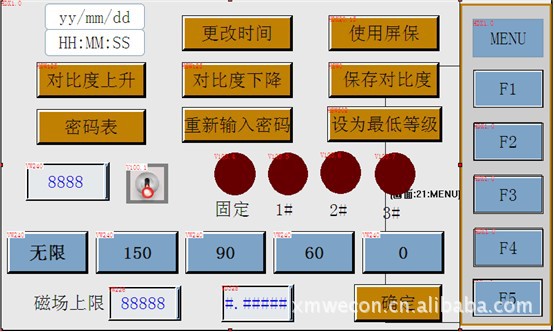

3.3設定使用時間

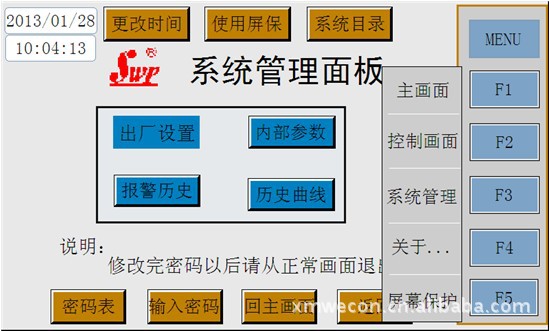

3.4係統管理

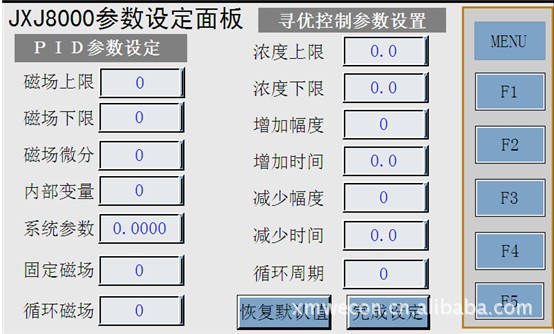

3.5參數設置

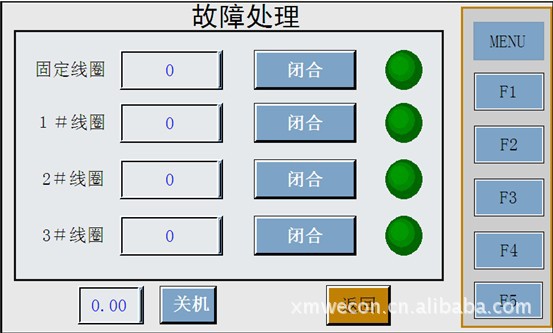

3.6故障處理

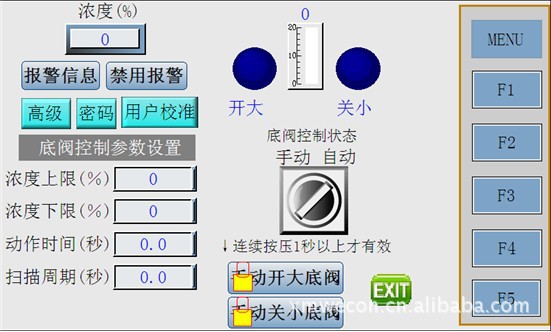

3.7底閥控製

四、結束語

      人機和下位機設備有效的配合使得的自動化淘洗精選機係統的應用更加普及。維控人機在此行業的使用很廣，使用者均反應不錯，操作起來穩定便利。一套完整的自動化淘洗精選機係統，使軟、硬件完美結合，全麵的詮釋人機的效用。本文隻是簡單介紹了該係統比較重要的幾部分。
