一

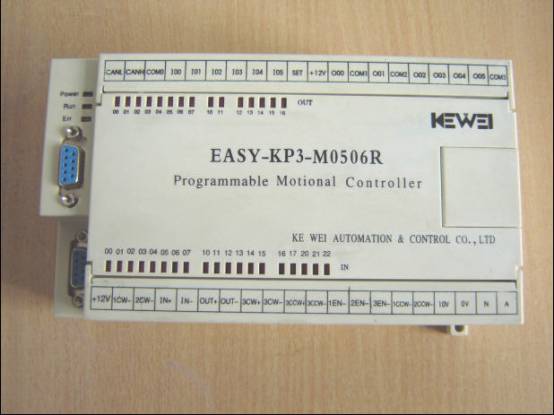

、外形

二、功能及特點

2.1 功能

1.一路差分 485 高速脈衝輸入 , 最高頻率達 100KHZ ；

2.一路高速脈衝輸出，脈衝數能夠記錄、暫停記錄、清零。脈衝頻率可由電子齒輪調節，電子齒輪比範圍是4.000~9.999 ，該路脈衝可通過按鍵加或減脈衝
；

3.二路低速脈衝輸出


，最高頻率是 2KHZ


，每次輸出脈衝數最多是 255 個；

4.五路 DI 開關量輸入（ X1~X5 ）；

5.六路 DO 開關量輸出（ Y10~Y15 ）， 5 路集電極開路輸出（ Y1~Y5 ）， 1 路差分 485 電平輸出（Y0 ）
；

6.一路 DA 模擬量輸出
， 0~10V ；

7.外置 2 個操作麵板盒
，擴展了 16 路 DI

， 2 個液晶屏顯示。

2.2 特點

1.運動控製器具有 PLC 所有功能
，用戶工藝可用梯形圖語言編程
，編程軟件兼容三菱 FX2N 編程軟件，（參考文獻科威自控嵌入式 PLC 《 EASY 編程手冊》）
；

1.能與多家人機界麵連接，如台達、 HITECH 、 EVIEW 等
；

2.支持 CANBUS 、 RS232/485 網絡結構；

3.精確定位和控製伺服或步進
，實時性好
；

4.適用於高溫（ 60 度以下）、高濕
、強電磁幹擾環境。
