艾默生共直流母線交流變頻調速係統在臥螺離心機中的應用
艾默生CT
|
|
作者簡介：潘芝渭 中國人民解放軍某工廠 多年來從事工控方麵工作和研究
關鍵詞 : 艾默生TD3000變頻器、 臥螺離心機、 共直流母線交流變頻調速係統
摘要 ：
安裝在臥螺離心機差速器小軸端的調速裝置稱為背驅動裝置。這些裝置如：電渦流製動
器[1]；異步電動機；液力馬達；機械式過載保護裝置（小軸轉速為零）等。在螺旋滯後
於轉鼓時，這些裝置都是以消耗離心機動能為代價，對小軸作用製動力矩，借以達到調
節差轉速的目的。對小軸而言，背驅動裝置是一種負負載。在通用變頻器調速係統中，
和差速器小軸相連的電動機長期處於再生狀態，運行於第4象限，從離心機接受機械能，
將再生製動的能量反饋到變頻器的直流母線上，再通過製動電阻將其消耗掉。如何回收
該部分能量是國內外離心機製造商熱切關心的課題。
一、臥螺離心機背驅動裝置的負載性質
安裝在臥螺離心機差速器小軸端的調速裝置稱為背驅動裝置。這些裝置如：電渦流製動
器[1]；異步電動機；液力馬達；機械式過載保護裝置（小軸轉速為零）等。在螺旋滯後
於轉鼓時，這些裝置都是以消耗離心機動能為代價，對小軸作用製動力矩，借以達到調
節差轉速的目的。對小軸而言，背驅動裝置是一種負負載。在通用變頻器調速係統中，
和差速器小軸相連的電動機長期處於再生狀態，運行於第4象限，從離心機接受機械能，
將再生製動的能量反饋到變頻器的直流母線上，再通過製動電阻將其消耗掉。如何回收
該部分能量是國內外離心機製造商熱切關心的課題。利用特別設計的四象限運行變頻器
（例如ABB公司的ACS611型變頻器），可將再生能量直接反饋回電網，但變頻器價格昂
貴，國內除了軋鋼廠以外很少有應用。Alfa-Laval公司近年生產的DS706型大型汙水處
理離心機應用雙變頻能源反饋節能調頻控製係統（使用ACS800係列變頻器），目前在香
港昂船洲汙水處理廠運行。國內也有廠家利用國產變頻器，將共直流母線交流變頻技術
應用於臥螺離心機，使該部分能量大部分得到回收，取得了良好的社會效益和經濟效益。
這一技術的推廣應用無疑是極有意義的，本文對此進行討論。
二、共直流母線交流變頻調速係統的結構和特點

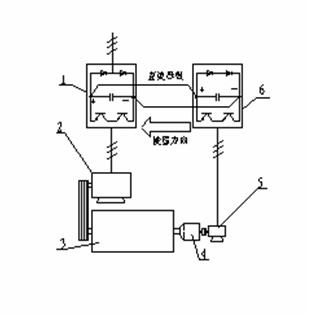

1-主變頻器；2-主電機；3-離心機；4-差速器；5-副電機；6-副變頻器；
結構：見圖1，離心機3由主電機2驅動，差速器小軸和副電機5同軸連接。主、副電
機的轉速由變頻器1、6控製，二者的直流母線並連，三相電源輸入主變頻器1。
特點：
（1）優良的節能性能：在螺旋滯後時，再生的能量送到副變頻器的直流母線上，由於主、
副變頻器的直流母線並連，該能量就經過主變頻器被主電機利用。
為簡單起見，設穩態時離心機以恒轉矩和恒差速運行（不計及調速時加速轉矩和減速轉矩的影響），則回收的能量為：P=0.8 M n/9550,式中：P-功率（KW）;M-小軸力矩（N.m）;n-小軸轉速（r/min）;M前的0.8倍是由於再生製動時，即使不加放電的製動電阻，電動機內部也有20%的銅損被轉換為製動轉矩[2]。
（2）動態響應快：有些PID調節係統往往有超調現象，過渡過程時間較長，例如電渦流製動器調速係統，穩定周期有時長達數分鍾。變頻調速係統轉矩響應時間僅150-200ms[3],動態特性明顯改善。
（3）容易處理突發事件造成的轉鼓內物料的堆積：副電機反轉時運行於第Ⅰ象限（電動機狀態），這時差速很大：Δn=(n1+n)/i，（n1-轉鼓轉速r/min;i-差速器速比），由於變頻器具有2倍額定力矩的靜態啟動轉矩[3],使堆積在轉鼓內的物料容易排出。
（4）有利於實現恒轉矩控製：某些物料，例如城市汙水，含有60%-70%的de有you機ji物wu質zhi，沉chen泥ni具ju有you可ke壓ya縮suo性xing，含han固gu率lv時shi時shi刻ke刻ke在zai變bian化hua，使shi螺luo旋xuan推tui料liao力li矩ju隨sui著zhe進jin料liao流liu量liang和he含han固gu率lv的de波bo動dong而er變bian化hua，要yao求qiu電dian氣qi係xi統tong根gen據ju力li矩ju變bian化hua及ji時shi控kong製zhi進jin料liao量liang或huo差cha轉zhuan速su，否fou則ze，很hen容rong易yi堵du料liao。
恒力矩控製的關鍵是實時連續測量螺旋推料力矩,必須合理選擇力矩傳感元件。在液力馬達調速係統中，使用液油壓力變送器；在電渦流製動器調速係統中，使用電阻應變式力矩傳感器；在本文介紹的變頻器調速係統中，則可直接利用變頻器輸出的力矩電流模擬量,不必單獨安裝傳感器。
例如，艾默生TD3000變頻器具有轉矩控製和轉速控製兩種工作方式：當(dang)選(xuan)擇(ze)轉(zhuan)矩(ju)控(kong)製(zhi)方(fang)式(shi)時(shi)，變(bian)頻(pin)器(qi)輸(shu)出(chu)頻(pin)率(lv)將(jiang)根(gen)據(ju)輸(shu)出(chu)力(li)矩(ju)信(xin)號(hao)自(zi)動(dong)調(tiao)節(jie)，當(dang)螺(luo)旋(xuan)推(tui)料(liao)力(li)矩(ju)變(bian)大(da)時(shi)，降(jiang)低(di)輸(shu)出(chu)頻(pin)率(lv)，增(zeng)加(jia)差(cha)速(su)，將(jiang)沉(chen)泥(ni)快(kuai)速(su)推(tui)出(chu)轉(zhuan)鼓(gu)；反之，增加輸出頻率，減小差速，使力矩增加。最終使螺旋推料力矩穩定在設定值附近。
3調速係統的設計
（1）變頻器選型：對主變頻器沒有特別要求，副變頻器要求能屏蔽輸入缺相保護。如果離心機需要恒力矩控製，應選用矢量控製變頻器。
（2）主、副變頻器功率匹配：不是任意功率的變頻器都可以如圖1連接，選取主變頻器功率時必須考慮到當副電機處於電動機狀態時，副變頻器從主變頻器吸取功率的能力。
（3）副電機選型：副電機額定輸出力矩應能滿足螺旋推料力矩的需求。由於差速器小軸傳遞力矩M是螺旋推料力矩M2的i分之一，因此副電機的額定力矩應大於M2/i；具體計算時，應考慮差轉速調節範圍；電機連接方式等因素。選用普通三相異步電機，轉速控製精度為0.5%-0.1%,選用帶編碼器的變頻電機,變頻器運行在帶PG矢量控製方式下，轉速控製精度可達到0.1%-0.05%.

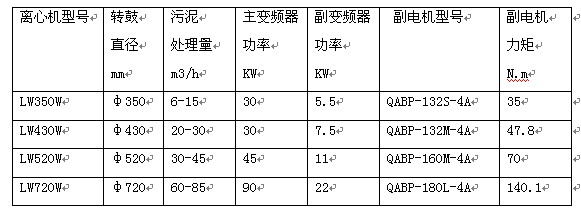

設計實例：表1是海申機電總廠在φ350到φ720的4個係列十幾個品種城市汙水處理離心機中主、副變頻器的功率匹配和副電機選型表，主變頻器選用艾默生TD2000,副變頻器選用艾默生TD3000，副電機均選4極變頻電機，安裝OMRON E6C2-CWZ6C型600線光電編碼器。
表1

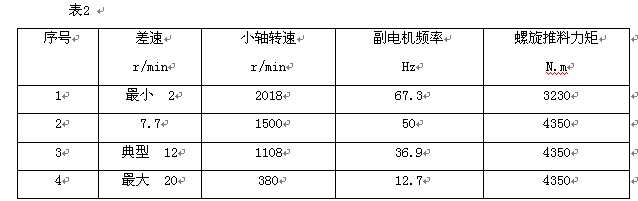

以LW430W離心機為例，運行轉速n1=2200r/min;差速器額定輸出力矩4000-5000N.m,速比i=91;差速調節範圍Δn=2-20r/min（正常運行10-12r/min）;副電機和差速器小軸直接連接（如圖1），差速按Δn=（n1-n）/i計算，得表2數據，完全可以滿足工藝要求。
表2中：差轉速低於7.7r/min輸出力矩變小，是由於變頻電機50Hz以下為恒轉矩調速；50Hz以上為恒功率調速，但差轉速低的情況僅當進料濃度特別低或離心機進料初期才出現，這時的推料力矩也較小。
4 應用實例

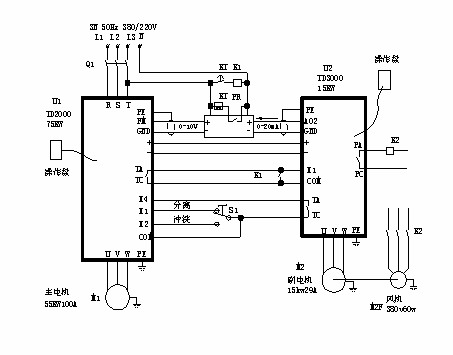

圖2是應用於大豆蛋白漕液分離的LW520型高速離心機電氣控製簡圖,主變頻器U1用於驅動離心機，使離心機轉速0-3500r/min無級可調，變頻器的輸出頻率由端子X1和X2設定。S1是離心機工作狀態選擇開關，把S1打到X1位置，離心機以分離頻率運行，S1打到X2位置，以衝洗頻率運行。分離頻率出廠時設置為45Hz(轉鼓轉速3150r/min),衝洗頻率出廠時設置為5Hz(轉鼓轉速350r/min),如果需要改變運行頻率，可以對變頻器參數F58,F59進行設定。
U2是shi副fu變bian頻pin器qi，用yong於yu調tiao節jie離li心xin機ji轉zhuan鼓gu和he螺luo旋xuan速su度du之zhi差cha，即ji差cha轉zhuan速su，改gai變bian差cha轉zhuan速su的de大da小xiao可ke以yi改gai變bian離li心xin機ji的de推tui泥ni速su度du，也ye會hui影ying響xiang離li心xin機ji每mei小xiao時shi汙wu泥ni處chu理li量liang。本ben機ji主zhu副fu變bian頻pin器qi直zhi流liu母mu線xian直zhi接jie並bing連lian，具ju有you優you良liang的de節jie能neng效xiao果guo。
PR是轉速顯示儀表，用於顯示離心機轉鼓轉速和差轉速。轉速表內部有一個開關,用於選擇同步報警點，可選擇：1r/min,5r/min,10r/min三種，當差速小於報警點時，安裝在轉速表內部的繼電器常開觸點先閉合,然後,繼電器K1動作，副電機停車。通過繼電器K1外接觸點，用戶可外接聲音報警係統，或報警時切斷進料閥，或和遠程控製係統通信。
時間繼電器KT是解決離心機啟動階段差轉速低於報警點的問題.
本設計的特點除了電路簡單操作方便以外,更主要的是差轉速調節快速而準確,穩定性可達到±0.1r/min.
4 結束語
共gong直zhi流liu母mu線xian交jiao流liu變bian頻pin調tiao速su係xi統tong較jiao好hao地di解jie決jue了le臥wo螺luo離li心xin機ji背bei驅qu動dong電dian機ji再zai生sheng能neng量liang的de回hui收shou問wen題ti，它ta給gei用yong戶hu帶dai來lai了le很hen大da的de實shi惠hui。以yi上shang海hai龍long華hua水shui質zhi淨jing化hua廠chang為wei例li，該gai廠chang目mu前qian年nian處chu理li城cheng市shi汙wu水shui10萬噸，使用2台LW430W型離心機。設運行差速10r/min,小軸力矩15N.m[4], 初步測算一台離心機節能1.5KW,以每天運行10小時，每年運行300天計算，年節電4500度，以每度電費0.631元計算，年節省電費2839.5元。2台離心機共節省電費5679元。
這種調速係統具有強大的生命力，值得推廣應用。
|
|
